カスタムリボンの作成方法

こんにちは。マーケティングGの野﨑です。

今回は「カスタムリボンの作成方法」についてご説明いたします。

実はDemo3Dのリボンは追加することが可能です。

カスタムリボンまで使いこなすユーザー様は少ないかも知れませんが、ご紹介させて頂きます。

カスタムリボンと言われてもピンとこない方もいるかもしれません。

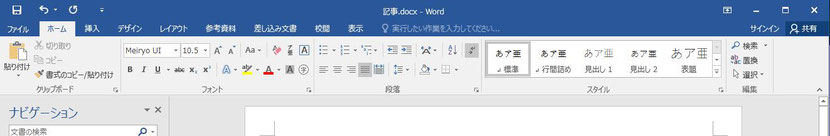

アプリケーションにおいて上部に表示されるメニューはリボンと呼ばれます。

ワードやエクセルで「ファイル」や「ホーム」「挿入」などを選択していると表示される部分のことです。

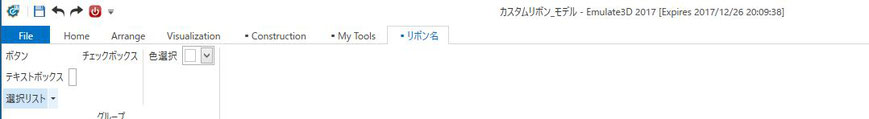

Demo3Dではこのリボンを新しくユーザー自身で作ることが出来ます。

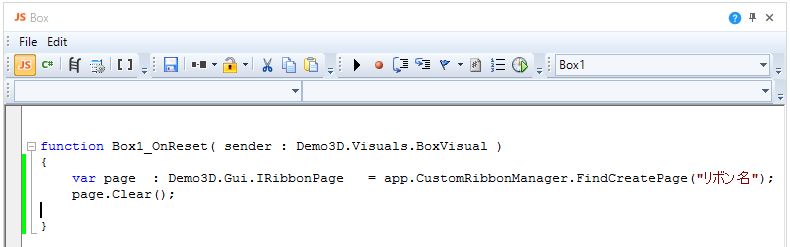

Jscript：

var page : Demo3D.Gui.IRibbonPage = app.CustomRibbonManager.FindCreatePage("リボン名");

C#：

IRibbonPage page; page = app.CustomRibbonManager.FindCreatePage("リボン名") as IRibbonPage;

“リボン名”には任意の文字列を入力します。これがリボンタブの名前になります。

例ではResetイベントに作成しましたのでリセットボタンを押下すると出現します。

現在は単純にリボンを表示する一行のみ書き込んでいますので中には何も表示されていません。

ここから更にグループやボタンなどを追加できます。

Jscript：

var group : Demo3D.Gui.IRibbonGroup = page.FindCreateGroup("グループ");

group.Clear();

var greet : Demo3D.Gui.IRibbonButton = group.CreateButton("ボタン");

var name : Demo3D.Gui.IRibbonEdit = group.CreateEdit("テキストボックス");

var choice : Demo3D.Gui.IRibbonChoice = group.FindCreateChoice(“選択リスト”);

var check : Demo3D.Gui.IRibbonCheck = group.FindCreateCheck(“チェックボタン”);

var color : Demo3D.Gui.IRibbonColorChooser = group.FindCreateColorChooser (“色選択”);

C#：

var _group = page.FindCreateGroup("グループ名") as IRibbonGroup;

_group.Clear();

var greet = _group.FindCreateButton("ボタン名") as IRibbonButton;

var name = _group.FindCreateEdit("テキストボックス名") as IRibbonEdit;

項目に変更があった場合はグループの宣言の後に「　group.Clear();　」を追加します。

追加すると一度グループを削除して再生成するので、スクリプト通りのレイアウトが適応されます。

スクリプトのレイアウトはスクリプトを記述した順に左から下へ最高3行表示し、

3行以上または3行表示できないと判断された場合に自動的に右の列に表示されますが

下記を追加することにより任意にグループ内で列を分けることが可能です。

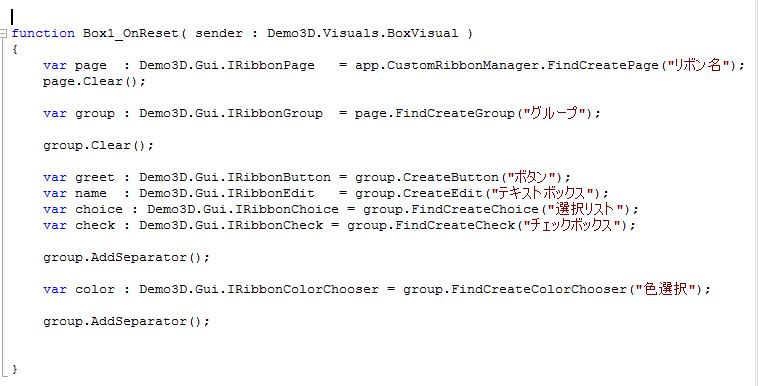

group.AddSeparator();

var page : Demo3D.Gui.IRibbonPage = app.CustomRibbonManager.FindCreatePage("リボン名");

page.Clear();

var group : Demo3D.Gui.IRibbonGroup = page.FindCreateGroup("グループ");

group.Clear();

var greet : Demo3D.Gui.IRibbonButton = group.CreateButton("ボタン");

var name : Demo3D.Gui.IRibbonEdit = group.CreateEdit("テキストボックス");

var choice : Demo3D.Gui.IRibbonChoice = group.FindCreateChoice("選択リスト");

var check : Demo3D.Gui.IRibbonCheck = group.FindCreateCheck("チェックボックス"); group.AddSeparator();

var color : Demo3D.Gui.IRibbonColorChooser = group.FindCreateColorChooser("色選択");

group.AddSeparator();

少々難易度は上がりますが、

カスタムリボンを作ることで更に見やすく、分かり易いUIを作成することが出来ます。

是非ご活用ください。

作ってみた、使ってみたなど、お気軽にコメントください。

(名前欄は空白は投稿できませんが、本名でなくても問題ありません)
